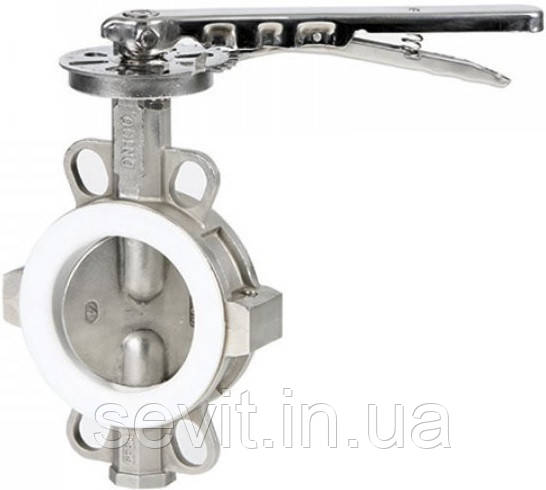

Заслінка поворотна (Баттерфляй) Genebre (Іспанія) тип 2104 13 DN125 PN10/16 (ДУ125 РУ10/16) Женебре
40 384 ₴
- В наявності
- Код: 2104 13
Заслінка поворотна (Баттерфляй) Genebre (Іспанія) тип 2104 13 DN125 PN10/16 (ДУ125 РУ10/16) ЖенебреВ наявності
40 384 ₴
+380 (67) 321-94-73
- +380 (67) 321-94-73
повернення товару протягом 14 днів безкоштовно
|
| № | Найменування | Матеріал | Обробка поверхні |
| 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 |
Нижній корпус Верхній корпус Верхній шток Нижній шток Сідло Диск Втулка шарніра Пружинна шайба Ущільнювальне кільце Втулка шарніра Шайба Стопорне кільце Стопорне кільце Ручка Тарілка |
Нерж.сталь AISI 316 Нерж.сталь AISI 316 Нерж.сталь AISI 316 Нерж.сталь AISI 316 PTFE на базе EPDM Нерж.сталь AISI 316 RPTFE Нерж.сталь AISI 301 Viton RPTFE Нерж.сталь AISI 304 Нерж.сталь AISI 304 Нерж.сталь AISI 304 Нерж.сталь AISI 304 Нерж.сталь AISI 304 |
Дроботруминне оброблення Дроботруминне оброблення Дроботруминне оброблення Відполірована Відполірована |
ОСНОВНІ ПАРАМЕТРИ |
| Модель | Розмір | DN | PN | L | A | B | C | D | E | H | M | Вага (кг) |
| 2104 09 2104 10 2104 11 2104 12 2104 13 2104 14 2104 16 2104 18 |
2" 2 1/2" 3" 4" 5" 6" 8" 10" |
50 65 80 100 125 150 200 250 |
10 10 10 10 10 10 10 10 |
43 46 46 52 56 56 60 68 |
74 82 90 116 132 145 180 210 |
136 138 138 158 174 190 229 264 |
117 126 142 178 202 234 286 338 |
*** *** *** *** *** 200 220 300 |
*** *** *** *** *** 55 71 71 |
32 32 32 32 32 32 45 45 |
264 264 264 264 264 *** *** *** |
2.7 3.3 3.6 5.4 7.4 10.5 18.1 24.9 |
| *** - Починаючи із 6"(DN 150) затвор комплектується ручним приводом РОЗМІРИ ФЛАНЦЯ ДЛЯ ВСТАНОВЛЕННЯ ПРИВОДУ |
 |
|
| ПОТЕРІ НАПОРА В ЗАВІСИМОСТІ ВІД ЗАСТОСУВАННЯ ДИСКА |
| DN | 90º | 80º | 70º | 60º | 50º | 40º | 30º | 20º | 10º |
| 50 65 80 100 125 150 200 250 |
125 244 399 727 1190 1600 2868 4713 |
99 193 315 606 991 1334 2458 3927 |
73 141 231 429 670 887 1610 2558 |
53 93 133 237 370 490 935 1484 |
37 58 83 148 232 306 588 933 |
23 37 53 94 147 195 364 578 |
14 21 30 54 85 112 208 331 |
6 10 13 23 37 48 88 140 |
1 1 2 3 4 5 10 16 |
| ЗАСТОСУВАННЯ ЗА ВСТАНОВЛЕННЯ 1. Не встановлюйте затвор у повністю закритому положенні 2. Перевірте паралельність фланців 3. Не використовуйте додаткові прокладки між завтором і фланцем  |
Характеристики
| Основні | |
|---|---|
| Виробник | Genebre |
| Країна виробник | Іспанія |
| Умовний прохід | 125 мм |
| Робоче середовище | Вода |
| Максимальна робоча температура | 180 град. |
| Мінімальний робочий тиск | 0 бар |
| Максимальний робочий тиск | 16 бар |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Привід | Ручний |
| Колір | Сірий |
| Гарантійний термін | 24 міс |
| Клас герметичності | А |
| Ручний привід | Ручка важіль |
| Мінімальна робоча температура | -25 град. |
| Вага | 7.4 кг |
| Вид затвора | Поворотний дисковий |
| Ущільнення | PTFE |
| Користувальницькі характеристики | |
| Матеріал корпусу | Нержавіюча сталь AISI 316 (CF8M) |
| Запірний орган | Диск |
| Тип приєднання | міжфланцеве |
| Матеріал диска | Нержавіюча сталь AISI316 (CF8M) |
| Матеріал штока | Нержавіюча сталь (1.4005) |
| Додаткові характеристики | |
| Будівельна довжина | EN 558 Serie 20 |
| ВИКОНАННЯ ЗГІДНО | EN 593, EN 1074-1, EN 1074-2 |
| Фланці | EN 1092-2 |
| Верхній фланець для монтажу електроприводу ISO 5211 | F07 |
| Зусилля для закрытыя диска затвора | 100 N*m |
| Основні атрибути | |
| Квадрат | 14 мм |
