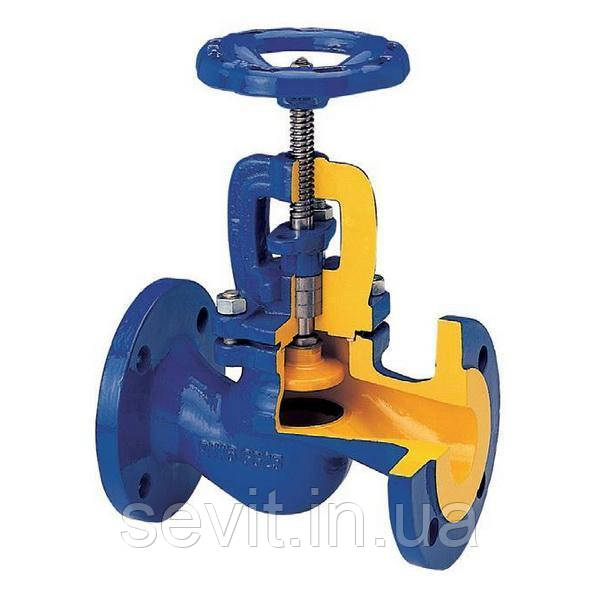

Вентиль запірний фланцевий Zetkama (Польща) тип 215С DN15 PN25 (ДУ15 РУ25) Зеткама
3 468 ₴
- В наявності
- Код: тип 215С
- +380 (67) 321-94-73
Основна технічна характеристика
Якість системи постачання залежить від типу регульованого вентиля та його призначення. Серед усіх типів запірних конструкції добре себе зарекомендувала модель Зеткама 215, маючи низку особливостей:
- Клапан запірний, прохідний.
- Максимальний діаметр: DN 15 - DN 300; DN 15 - DN 200.
- Максимальний тиск: PN 16; PN 25.
- Робоча температура: +2 +300 °C; +2 +350 C°.
- Протечка відсутня.
- Чавунний склад корпусу та кришки клапана: чавун GJL 250; GJL 400 18 LT.
- Основа запірного клапана — неіржавка сталь 1.4021.
- Основа кріплення — неірж. сталь 1.4006.
- Основа шпинделя — неірж. сталь 1.4021.
- Ущільнювальні елементи шпинделя — графіт, вуглеволокно.
- З'єднання фланцеве.
- Основа кріпильних деталей — оцинкована сталь.
- Ручний штурвал — пофарбована сталь.
Запірні клапани Зеткама 215 широко застосовуються в системах водопостачання, опалення, енергетики, у парових системах легкої та важкої промисловості. Надійний і безпечний він легко встановлюється, забезпечує високу герметичність і стійкий до корозії. Конструкція не потребує особливого догляду, керований ручним і механічним приводом не вимагає спеціального навчання.
Загальні положення під час експлуатації
Монтаж клапана виробляється кваліфікованими фахівцями. Установлення здійснюється в строгому напрямку згідно з рухом робочого середовища в трубопроводі. Монтажне положення конструкції має відповідати рекомендованій температурі та тиску. Перед початком встановлення систему необхідно промити, щоб уникнути пошкодження вентиля твердими частинками. Правильне монтування фільтра перед клапаном продовжує термін працездатності конструкції.
Надійна робота клапана залежить від його стану. Необхідно періодично перевіряти клапан, робити повороти штурвала в різні боки. Учасно усувати негерметичність на шпинделі, за потреби додавати ущільнювальний матеріал. Під час проведення профілактичних робіт або ремонту видаляти бруд із фільтра, що скупчився, старі прокладки замінювати на нові. Затяжки гайок мають поперемінний вигляд, сам збірку вентиля проводити у разі відкритого клапана. Виконуючи нескісно, всі правила користування регульованим пристроєм — забезпечує надійне подавання пари, холодної й гарячої води.
| Діаметр різі | Ду | L (Монтажна довжина) |
| 1/2" | Ду 15 | 130 |
| 3/4" | Ду 20 | 150 |
| 1" | Ду 25 | 160 |
| 1 1/4" | Ду 32 | 180 |
| 1 1/2" | Ду 40 | 200 |
| 2" | Ду 50 | 260 |
| 2 1/2" | Ду 65 | 290 |
| 3" | Ду 80 | 310 |
| 4" | Ду 100 | 350 |
| 5" | Ду 125 | 400 |
| 6" | Ду 150 | 480 |
| 8" | Ду 200 | 600 |
| 10" | Ду 250 | 730 |
| 12" | Ду 300 | 850 |
Опціонально під замовлення вентиль комплектується електроприводом REGADA (Словіння), АUMA (Германия), PSL (Німеччина)
| Основні | |
|---|---|
| Виробник | Zetkama |
| Гарантійний термін | 24 міс |
| Країна виробник | Польща |
| Умовний прохід | 15 мм |
| Робоче середовище | Вода, Пар |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -10 град. |
| Максимальна робоча температура | 350 град. |
| Мінімальний робочий тиск | 0 бар |
| Максимальний робочий тиск | 25 бар |
| Клас герметичності | А |
| Покриття | Епоксидний порошок |
| Спосіб монтажу | Горизонтальний/вертикальний |
| Колір | Синій |
| Вага | 3.3 кг |
| Привід | Ручний |
| Ручний привід | Маховик |
| Функціональне призначення клапана | Запірний клапан |
| Напрямок потоку в клапані | Прохідне |
| Додаткові характеристики | |
| Висота | 214.5 мм |
| Довжина | 130 мм |
| Фланці згідно | EN 1092-2 для матеріалів корпусу A,C,E |
| Будівельна довжина | EN 558-1 |
| Користувальницькі характеристики | |
| Матеріал корпусу | Чавун EN-GJS 400-18-LT |
| Тип клапана | Фланцевий |
- Ціна: 3 468 ₴
