Модель 2109 / Article 2109

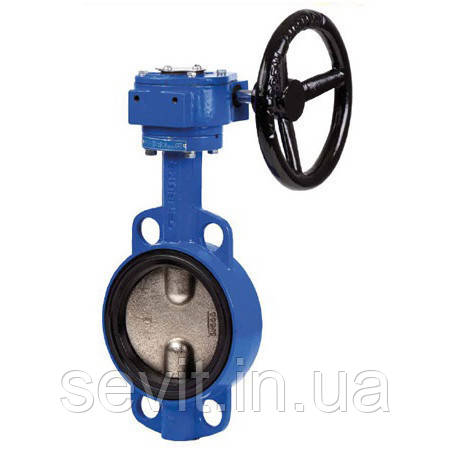

Дисковий міжфланцевий поворотний закрив Genebre

Опис:
1. Закрив дисковий поворотний типу «батерфляй» — це різновид трубопровідної арматури, який являє собою кільцевий корпус із поворотним у ньому диском.
2. Затвор призначений для використання як запірної або регульованої арматури для керування потоками в технологічних процесах харчової, хімічної, нафтопгазової, целюлозно-паперовій та інших галузях промисловості.
3. Монтаж між фланцями згідно з UNE EN 558-1.
4. Епоксидне порошкове покриття корпусу.


2109 чертеж женебре
2109 чертеж женебре 2

№ Найменування Матеріал Обробка поверхні
1
2
3
4
5
6
7
8
9
10
11		 Корпус
Шток
Шарнір
Диск
Заглушка
Сідло
Втулка
Ущільнення штока
Ущільнювальне кільце
Шайба
Стопорне кільце		 Чавун марки GG-20
Нерж.сталь (1.4005)
Нерж.сталь (1.4005)
Нерж.сталь (1.4408)
Нерж.сталь (1.4031)
EPDM
Карбонізований тефлон
Карбонізований тефлон
Нітрил
Бронза
Сталь











ОСНОВНІ ПАРАМЕТРИ
Модель Розмір DN PN L A1 A2 J P Вага (кг)
2109 09
2109 10
2109 11
2109 12
2109 13
2109 14
2109 16
2109 18
2109 20
2109 22
2109 24
2109 26
2109 28
2109 32		 2"
2 1/2"
3"
4"
5"
6"
8"
10"
12"
14"
16"
18"
20"
24"		 50
65
80
100
125
150
200
250
300
350
400
450
500
600		 16
16
16
16
16
16
16
16
16
10
10
10
10
10		 43
46
46
52
56
56
60
68
78
78
102
114
121
152		 238
238
238
270
300
300
300
330
360
390
420
445
480
710		 70
80
100
115
125
145
150
200
250
260
300
330
370
467		 ***
***
***
***
***
***
***
***
240
257
257
306
306
342		 180
180
180
215
215
215
300
300
290
290
290
400
400
400		 2,8
3,3
3,8
6,1
7,4
8,9
14,4
21,2
37,5
56,1
77,6
118,5
151,5
243
*** - Починаючи з 12" затвор комплектується ручним приводом


РОЗМІРИ ФЛАНЦЯ ДЛЯ ВСТАНОВЛЕННЯ ПРИВОДУ
модель 2109
Модель DN F (ISO 5211) S (мм) D (мм) H (мм) N.m
2109 09
2109 10
2109 11
2109 12
2109 13
2109 14
2109 16
2109 18
2109 20
2109 22
2109 24
2109 26
2109 28
2109 32		 50
65
80
100
125
150
200
250
300
350
400
450
500
600		 F05
F05
F05
F07
F07
F07
F17-F10
F10
F10-F12
F12
F14
F14
F14
F16		 11
11
11
14
14
14
17
22
22
22
27
27
36
50,65		 65
65
65
90
90
90
125
125
150
150
175
175
175
210		 30
30
30
30
30
30
30
40
40
45
45
45
45
70		 12
20
27
39
58
90
120
180
340
640
805
1100
1500
2500

ПОТЕРІ НАПОРА В ЗАВІСИМОСТІ ВІД ЗАСТОСУВАННЯ ДИСКА
DN 90º 80º 70º 60º 50º 40º 30º 20º 10º
50
65
80
100
125
150
200
250
300
350
400
450
500
600		 144
282
461
841
1376
1850
3316
5430
8077
10538
13966
17214
22339
43116		 114
223
364
701
1146
1542
2842
4525
6731
8874
11761
14496
18812
39236		 84
163
267
496
775
1025
1862
2948
4393
5939
7867
10065
12535
26157		 61
107
154
274
428
567
1081
1710
2563
3384
4483
5736
7144
16528		 43
67
96
171
268
354
680
1076
1594
2149
2847
3643
4536
9989		 27
43
61
109
170
225
421
667
1005
1320
1749
2237
2786
5605		 16
24
35
62
98
129
241
382
555
756
1001
1281
1595
2587		 7
11
15
27
43
56
102
162
235
299
397
507
632
1222		 1
1.5
2
3
5
6
12
19
27
34
45
58
72
150

ГРАФІК ЗАВІСТИ РОБОЧОГО ДАВЛЕННЯ І ТЕМПЕРАТУРИ

2109
Характеристики
Основні
ВиробникGenebre
Країна виробникІспанія
Умовний прохід450 мм
Робоче середовищеВода
Максимальна робоча температура120 град.
Мінімальний робочий тиск0 бар
Максимальний робочий тиск16 бар
Спосіб монтажуГоризонтальний/вертикальний
ПокриттяЕпоксидний порошок
ПривідРучний-редуктор
КолірСиній
Вага118.5 кг
Гарантійний термін24 міс
Клас герметичностіА
Ручний привідМаховик
Вид затвораПоворотний дисковий
Додаткові характеристики
Висота775 мм
Ширина114 мм
Будівельна довжинаEN 558 Serie 20
ВИКОНАННЯ ЗГІДНОEN 593, EN 1074-1, EN 1074-2
ФланціEN 1092-2
Верхній фланець для монтажу електроприводу ISO 5211F14
Зусилля для закрытыя диска затвора1100 N*m
Користувальницькі характеристики
Матеріал корпусуЧавун GG-20
Запірний органДиск
Тип приєднанняміжфланцеве
Матеріал дискаНержавіюча сталь AISI316 (CF8M)
Матеріал штокаНержавіюча сталь (1.4005)
Інформація для замовлення
