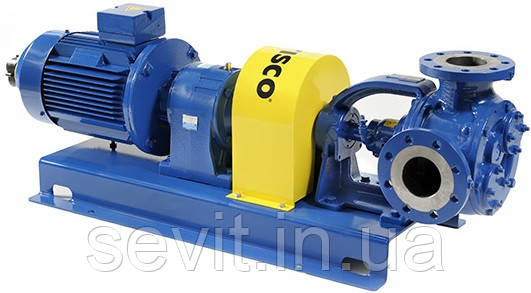

Насос шестерневий (шестерний) з внутрішнім зачепленням VARISCO

ОБЛАСТЬ ЗАСТОСУВАННЯ

В'язкість:від 20 до 100.000 [мм2/с - сСт]

Для моделей V6, V12 Температура від -40°C до +100°C

Для моделей V20, V25 Температура від -40°C до +150°C

Для інших моделей: Температура від -40°C до +200°C

Для варіанта виконання HT (висока температура): від +150°C до +300°C

Матеріали:

Насоси з нержавіючої сталі CF8M (AISI 316) pH від 2 до 14

Насоси з чавуну pH від 6 до 8

Для варіантів виконання SPG (з сальниковим ущільненням) pH не більше 13

Для варіантів виконання ST4WG (з механічним ущільненням Widia) pH е більше 13

ПРОМИСЛОВІСТЬ
Шестеренні насоси з внутрішнім зачепленням серії «V» застосовуються для перекачування рідин з будь в'язкістю, а також рідин, що володіють абразивним дією, за умови відсутності твердих частинок в суспензії.

Насоси здатні перекачувати:
• Хімічні рідини:розчинники, кислоти, луги, спирт, фармацевтичні продукти, ізоціанати, полиол, силікат натрію.
• Нафтопродукти:бензин, дизельне паливо, паливне масло, мастило, добавки,нафта
• Мила та мийні засоби:поверхнево-активні речовини, рідкі миючі засоби
• Клейкі речовини:клей, епоксидні смоли
• Лаки і фарби:поліграфічні фарби, емалеві фарби
• Рідини з високою температурою:бітум, смоли, гудрон, масло-теплоносій
• Харчові продукти:меляса, шоколад, какао-масло, глюкоза, рідкі корми,рослинне масло, жир.

• Перекачування в'язких рідин

• Опис
• Деталі



Опис

Функціонування
Як працює шестерневий (шестерний) насос з внутрішнім зачепленням

Насоси V — це насоси об'ємного, роторного типу з внутрішнім зачепленням.
Потік генерують дві шестерні, звані ротором і веденою шестірнею, встановлених одну в іншу і розділених серповидним елементом, при обертанні яких викликають переміщення обсягів: всмоктування розчину створюється роз'єднанням зубців, і подача — їх з'єднанням.

---

ПРИНЦИП РОБОТИ
Насоси серії «V» відносяться до об'ємних роторних насосах з внутрішнім зачепленням.Потік рідини утворюється в результаті обертання двох шестерень, провідною (ротора) і веденої,установлених одна до іншої і розділених серповидним елементом. При обертанні шестерень простір між зубцями збільшується і відбувається всмоктування рідини, після чого простір між зубцями зменшується і рідина витісняється на вихід насоса. В результаті цього виходять не постійний пульсуючий потік рідини і висока об'ємна подача порівняно з обмеженими розмірами машини.
Переваги

• Постійна продуктивність пропорційна швидкості обертання і незалежна від тиску
• Постійна продуктивність (Безперервний не пульсуючий) потік рідини і відсутність піків тиску, викликають передачу вібрації на трубопровідну систему
• Зовнішня опора з підшипником, розрахованого таким чином, щоб витримувати осьові і радіальні навантаження
• Жорсткість і тривалий термін служби. Низькі периферичні швидкості ротора
• Обігрівальний кожух, одержуваний ливарним способом (відливанням) навколо корпусу насоса, або на кришці корпусу або навколо сальникового ущільнення
• Обхідний запобіжний клапан. Встановлюється на корпус насоса і може бути легко налаштований. Клапан виконується також з кожухом обігріву і в здвоєному виконанні.
• Гнучкість.Пристрій осьової регулювання ротора дозволяє одним насосом перекачувати рідини з в'язкістю нижче води і рідини в високою в'язкістю, такі як, наприклад, бітуми, меляса, смоли, полімери і т. д.
• Реверсивність перекачування.При реверсуванні напрямку обертання насоса змінюється напрям потоку рідини при збереженні його експлуатаційних параметрів.
• Самовсмоктуюча здатність.Створюваний насосом високий рівень вакууму забезпечує швидке самовсмоктування при максимальній висоті стовпа, допустимої фізичними характеристиками середовища (температура, пружність парів, в'язкість і т. д.).
• Проста конструкція. Тільки два обертових елемента - ротор і ведена шестерня -і одне осьове механічне ущільнення.
• Міцність і довговічність.Низька периферійна швидкість ротора. Зовнішній опорний підшипник кочення, що забезпечує витримування осьових і радіальних навантажень.
• Відповідність нормам API 676.Перелік винятків, що надається за запитом.
• Низький коефіцієнт зносу.Число зубців ротора не є кратним числу зубів веденої шестерні. Це забезпечує рівномірний знос поверхонь зубів, так як кожен зуб однієї шестерні періодично вступає в контакт з усіма зубами інший шестерні. Крім того,торцевий знос ротора компенсує пристрій осьової регулювання. Експлуатаційні параметри залишаються практично незмінними, навіть при високому рівні зносу.
• Просте і зручне техобслуговування. Інспекцію та регулювання можуть проводитися без демонтажу насоса, трубопроводів або двигуна.
• Взаємозамінність.Модульна конструкція дозволяє замінити елементи насоса елементами з іншими характеристиками або з інших матеріалів. Наприклад, можуть бути використані різні види осьових механічних ущільнень, стандартні корпус і кришки можуть бути замінені на відповідні частини з кожухом обігріву і т. д.
• Можливість зміни положення патрубків, шляхом повороту корпуса на підставі.

---

Характеристики

Втулки з чавуну, бронзи, графіту або карбіду вольфраму

• Міцний корпус з високоміцного чавуну, вуглецевої або нержавіючої сталі з фланцевими патрубками
• Ротор і ведена шестерня з високоміцного чавуну або нержавіючої сталих
• Нагрівальні кожухи корпусу (опція) для насосів у виконанні з ковкого чавуну.
• Противозадирное покриття для насосів для перекачування розчинників.

Сальникове ущільнення (SP), механічне одинарне (ST4, ST5, ST6) або здвоєний (ST8) ущільнення.
Сальникове ущільнення з підігрівом (+R1) або з рідинним затвором (SP1) на багатьох моделях.

Запобіжний клапан (байпас) (+Y), що встановлюється на корпус насоса за запитом (застосування).
Запобіжний клапан з кожухом підігріву (+YR) або в здвоєному виконанні (+YY) для деяких моделей.

Вал і палець проміжної шестерні.
Підшипники великого розміру для витримування осьових і радіальних навантажень, в комплекті з круглими гайками для правильного регулювання положення ротора при встановленому насосі.

Електромагнітний привід SAXMAG
Гарантує силову передачу без контакту і відсутність підтікань розчину завдяки нерухомим ущільнень.
Підходить для подачі легкозаймистих, вибухонебезпечних, полимеризующих рідин
Відповідає нормативам АТЕХ.

---

Асортимент Продукції

Старі моделі

Модель	Патрубки
	мм	дюйм
V6	15	1/2"
V12	15	1/2"
V20	40	1 1/4"
V25	40	1 1/4"
V25-2	40	1 1/4"
V30-2	40	1 1/4"
V50-3	50	2"
V60-2	50	2"
V70-2	80	3"
V80-2	80	3"
V85-2	100	4"
V90-2	100	4"
V100-2	100	4"
V120-2	125	5"
V151	150	6"
V150-2	150	6"
V180	200	8"
V200	200	8"
V250	250	10"

Нові моделі

---

Експлуатаційні показники

---

Примітки: (L):лінійне розташування патрубків. V6 - V12:чавун (EN GJL 200)

Напрямок патрубків 0°-180°
V20 - V25: чавун (EN GJL 200)
V25-2; V30-2: ковкий чавун (EN GJS 500-7)
корпусів з фланцевим з'єднанням або кожухом підігріву.Чавун (EN GJL 200) для моделей з різьбовими патрубками.
* Патрубки
V6-V30-2: різьбові BSP. На замовлення: різьбові NPT,фланцеві EN 1092-1 PN16 або ANSI B16.1 #125.
V50-3 - V250: фланцеві EN 1092-1 PN16. На замовлення:ANSI B16.1 #125 (чавун) або ANSI B16.5 #150 (сталь, нерж. сталь).
* Максимально допустима швидкість окремих насосів залежить від в'язкості рідини, що перекачується
і від наявності в ній зважених абразивних частинок.Перевіряти характеристики кожного насоса і звертатися в наш торговий відділ за інформацією про області застосування різних варіантів виконання насосів.
