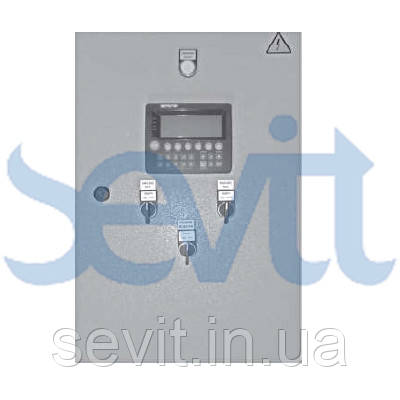

Щити керування свердловинними насосами

Щити керування свердловинними насосами.

Щити призначені для підтримки та регулювання тиску системі першого підіймання, захисту та регулювання свердловинних насосів.

Забезпечується керування до 6 насосів за необхідними алгоритмами та потужністю від 0,55 до 500 кВт.

Основні функції:

-Автоматичне підтримання рівня в напірній вежі або тиску в напірній магістралітрубопроводі

- Керування за датчиками рівня або тиску 4-20 мА

-Ручне керування насосами

-Тип щита VS — підтримка тиску в заданому інтервалі

-Тип щита VW — підтримка тиску в заданому інтервалі. Вмикання насосів за допомогою плавних пускчиків

-Тип щита VF — точне підтримання заданого тиску за допомогою частотного перетворювача

-Автоматичне перемикання між робочими насосами для рівномірної експлуатації

-Автоматична зміна аварійного насоса та виведення його з основного циклу роботи

-Можливість автоматичного (від контролера), дистанційного (з віддаленого щита) і ручного (містного) керування насосами

-Забезпечення прямого пуску, а з 5,5 кВт — пуску зірка-трикутник

- Наявність у щиті головного вимикача навантаження

Функції захисту:

-Захист насосів від «Сухого ходу» за рівнем

-Захист насосів від струму короткого замикання

-Захист насосів від струмових перевантажень

-Захист насосів від перегрівання за вбудованими в насос датчиками

-Електронний захист насосів від аварій у мережі електроживлення (зниження/повіщення напруги, зникнення фаз, порушення чоьохви фаз)

Індикація:

-Віддзеркалення параметрів роботи на передній панелі

-Індикація наявності напруги мережі

-Індикація рівня або тиску в системі

Зовнішні блокування та захисту:

-Від'єднання роботи насосів через вхідний зовнішній сигнал (безпотенційний контакт)

-Виведення узагальненого сигналу «АВАРІЯ СИСТЕМИ» (безпотенційний контакт) ~ 220 В, 6 А

Технічні характеристики:

-Напруга живлення ~ 3 х 380 В, 50 Гц

-Номальна потужність залежить від коль-якості та потужності насосів

-Матеріал корпусу — метал із порошковим покриттям

-Степінь захисту корпусу шафи поГОСТ 14254-96 — ІР 54

-Температура — -10...+50 °C

-Відносна вологість, не більш ніж — 90%
