Сепаратор нафтопродуктів POBI-Rain-6 (тип B) для монтажу в залізобетонний свердловина

Сепаратор нафтопродуктів

Цей тип сепараторів застосовується для великих площ і об'ємів дощових стічних вод. Резервуари виготовлені з поліетилену стільникової конструкції, завдяки чому досягається 100% герметичність, довговічність і надійність. Можливе встановлення в ґрунт без додаткового бетонування, зокрема під проїздною частиною. Висота надставок залежить від глибини підведеного труби.  Завантажити PDF

Сепаратор нафтопродуктів POBI-Rain-6 (тип B)

Призначення

В процесі випадіння дощу і танення снігу відбувається змивання забруднень з територій населених пунктів, автомагістралей, шляхопроводів і майданчиків підприємств та утворюються великі кількості забруднених стічних вод. Такі стічні води переважно містять в собі завислі речовини та нафтопродукти і несуть потенційну загрозу екології і здоров’ю людей.

 У зв`язку із цим, при очищенні поверхневих стічних вод до норм скиду в міську каналізацію або водойму, пріоритетним є видалення таких забруднень.

Очисні споруди поверхневих стічних вод типу POBI-RAIN здатні надійно та економно вирішити зазначену екологічну проблему.

Сфера застосування

Очисні споруди  POBI-RAIN застосовуються для очистки дощових і талих стічних вод з наступних територій:

·         житлова забудова (міська забудова, котеджні селища, території торгових центрів і т. д.);

·         автомагістралі, шляхопроводи, транспортні розв’язки;

·         території промислових підприємств (за умови відсутності специфічних забруднень);

·         нафтобази, автозаправні станції, автостоянки, логістичні центри і т. д.

Опис технології

Поверхневі стічні води в самоплинному або напірному режимі надходять до очисної споруди та через вхідний патрубок потрапляють в блок відділення крупнодисперсних домішок, де відбувається випадіння в осад піску та інших домішок з гідравлічною крупністю більше 15 мм/с. Осад з пісковловлювача потрібно видаляти по мірі його накопичення, але не рідше одного разу на півроку.

Попередньо очищена стічна вода самопливом надходить в блок тонкошарового відстоювання, де відбувається затримка основної маси завислих речовин та деякої частини нафтопродуктів. Відстоювання у тонкошаровому просторі відбувається за протитоковою схемою, тобто очищувана стічна вода в полицевому просторі рухається знизу вверх, а осад сповзає вниз і накопичується в осадовій частині та періодично видаляється асенізаційними машинами. Видалення частини нафтопродуктів в даному блоці відбувається за рахунок спливання їх на поверхню та в деякій мірі сорбції на завислих частинках.

Далі стічні води піддаються фінальному очищенню на блоці доочищення ППУ, після чого можуть скидатися або в дренажну систему або в зливову каналізацію населеного пункту.

Схема очищення

Очисні споруди дощових стічних вод типу POBI-Rain включають в себе наступні блоки:

• блок відділення крупнодисперсних домішок (пісковловлювач);
• блок тонкошарового відстоювання;
• коалісцентний блок;
• блок сорбційної очистки (є опцією і застосовується лише при відведенні очищених стічних вод у водойми рибогосподарського призначеня);
• камера чистих стоків.

В якості опцій в технологічну схему також можуть бути включені регулюючий резервуар-усереднювач, додатковий блок відділення крупнодисперсних домішок, сорбційний фільтр.

Технологія очищення

Поверхневі стічні води в самоплинному або напірному режимі надходять до очисної споруди та через вхідний патрубок потрапляють в блок відділення крупнодисперсних домішок, де відбувається випадіння в осад піску та інших домішок з гідравлічною крупністю більше 15 мм/с. Осад з пісковловлювача потрібно видаляти по мірі його накопичення, але не рідше одного разу на півроку.

Попередньо очищена стічна вода самопливом надходить в блок тонкошарового відстоювання, де відбувається затримка основної маси завислих речовин та деякої частини нафтопродуктів. Відстоювання у тонкошаровому просторі відбувається за протитоковою схемою. Видалення частини нафтопродуктів в даному блоці відбувається за рахунок спливання їх на поверхню та в деякій мірі сорбції на завислих частинках. Далі стічні води піддаються фінальному очищенню на коалісцентному блоці, після чого можуть скидатися або в дренажну систему, або в зливову каналізацію населеного пункту. При підвищених вимогах до якості очистки стічних вод (наприклад, при скиді у водойми або їх використанні на полив) очисні споруди можуть додатково комплектуватися сорбційним блоком і в деяких випадках блоком знезараження.

Основні типи сепараторів

POBI-Rain (тип В)

Сепаратори нафтопродуктів (нафтовловлючачі) типу POBI-Rain (тип B) виконаний у стандартному поліпропіленовому корпусі і призначений для монтажу в залізобетонний колодязь. Даний варіант відповідає високому класу навантаження (D400) і придатний до встановлення під проїздом автомобільного транспорту.

POBI-Rain (тип L)

Сепаратор нафтопродуктів POBI-Rain (тип L) виконаний в самонесучому (посиленому) корпусі та призначений для монтажу безпосередньо в грунт в місцях де відсутнє навантаження від транспорту. Корпус сепаратору нафтопродуктів виконаний з міцного поліпропілену, (посиленого ребрами жорсткості), з герметичною кришкою.

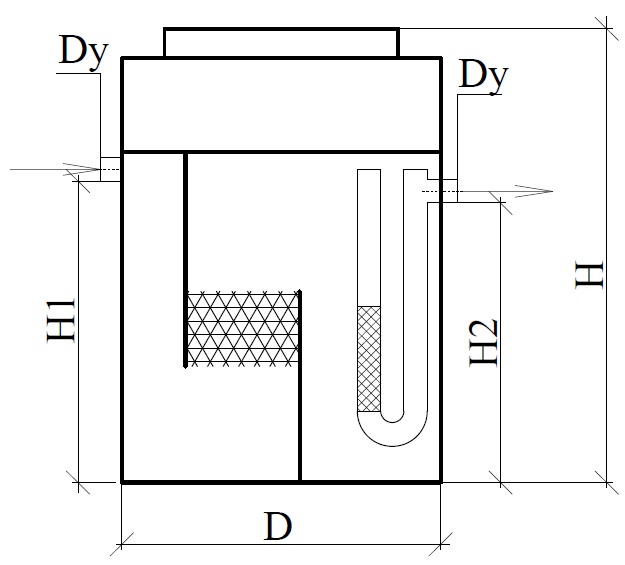

Технічні характеристики

Примітки до таблиці:

*”+” навантажена зона (проїзд, автостоянка і т.п.) – монтаж здійснюється в залізобетонний колодязь;

*”-” ненавантажена зона (“зелена” зона) – монтаж здійснюється без додаткового бетонування в самонесучому посиленому корпусі з кришкою.

Гарантія

Гарантія на сепаратор нафтопродуктів POBI-RAIN - три роки.
